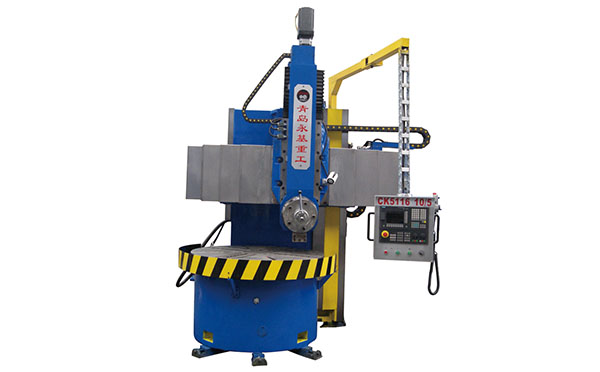

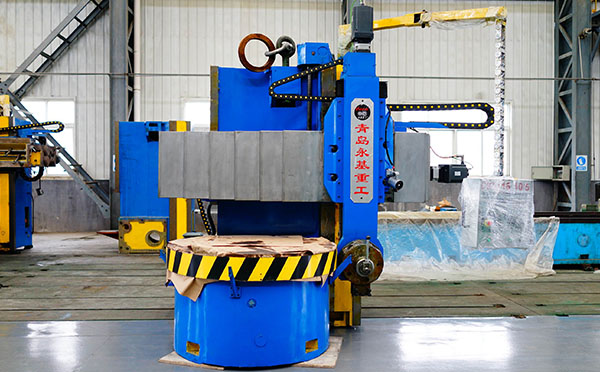

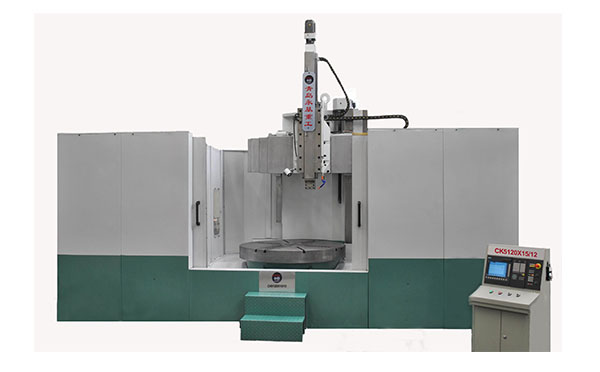

单柱数控立式车床

•高刚性 •大扭矩 •重切削

  • 产品介绍
  • 技术参数
  • 产品视频

1.本系列是在机床CA51系列机械式立车基础之上设计的数控立车,立刀架采用数控系统控制,既可进行大扭矩切削,又可实现高速高精度切削。


2.数控刀架可实现二轴联动、切削圆柱面、圆锥面、圆弧面及其任意组合面。


3.工作台采用二级变速箱,用变频无级调速。


4.铸件经过严格的人工时效和振动时效,确保了机床的刚性和稳定性。


5.采用先进的超音频淬火工艺,使机床使用寿命更长。


6.电气采用PLC控制,主要电气元件采用LG公司产品,可靠性高。采用三菱数控系统或西门子数控系统。


主要技术参数型号ModelCK5112CK5116CK5120CK5123
单位Unit
最大车削直径mm1250160020002300
工作台直径mm1010140018001800
最大工件高度HM1/1.51/1.51.25/1.61.25/1.6
最大工件重量Wt55月8日8月12日8月12日

垂直刀架

最大切削力

KN20252525

侧刀架

最大切削力

KN20202020

工作台

最大扭矩

KN.m17.5253232

工作台转速范围

2段/无级

r/min6.3-2005-1602.5-1253.2-100

刀架进给量范围

2段/无级

mm/min0.8-860.8-860.8-860.8-86
垂直刀架滑枕行程mm650800800800

侧刀架滑枕

水平行程(选配)

mm500500630630

侧刀架垂直

行程(选配)

mm97098011801180

刀架快速

移动速度

mm/min1800180018001800
刀杆截面高度mm40404040
主电机功率KW22303737

机床外形尺寸

(长×宽×高)

cm

236×247

×348

283×287

×340

321×405

×380

323.5×324.9×391

机床重量(约)t8.3/8.913.8/14.117.5/17.819
